Как читать рабочий проект дома, если вы не строитель: разбираем чертежи по разделам

Рабочий проект каркасного дома — это обычно PDF на 80–100 с лишним страниц: просчитанная нагрузка на каждую сваю, балки перекрытия с размерами до миллиметра, два-три десятка пронумерованных стеновых панелей, ведомости с восемью столбцами цифр. Если открыть такой файл впервые и вы не строитель по профессии, первая реакция обычно одна — закрыть и решить, что в этом разберётся бригада.

На самом деле это не текст, который нужно читать от корки до корки, а конструктор со своей логикой. У каждого листа есть номер, название и место в системе, и как только вы её понимаете, документ перестаёт быть «простынёй чертежей» и превращается в понятную инструкцию — по ней можно проверить, что вам продают, задать подрядчику правильные вопросы и увидеть на бумаге ошибку раньше, чем она станет дырой в бюджете. Разберём по разделам на реальном рабочем проекте — каркасном доме 103 м² — за что отвечает каждый раздел документации и на что в ней в первую очередь смотреть.

Титульный лист и ведомость листов — оглавление, которое стоит прочитать первым

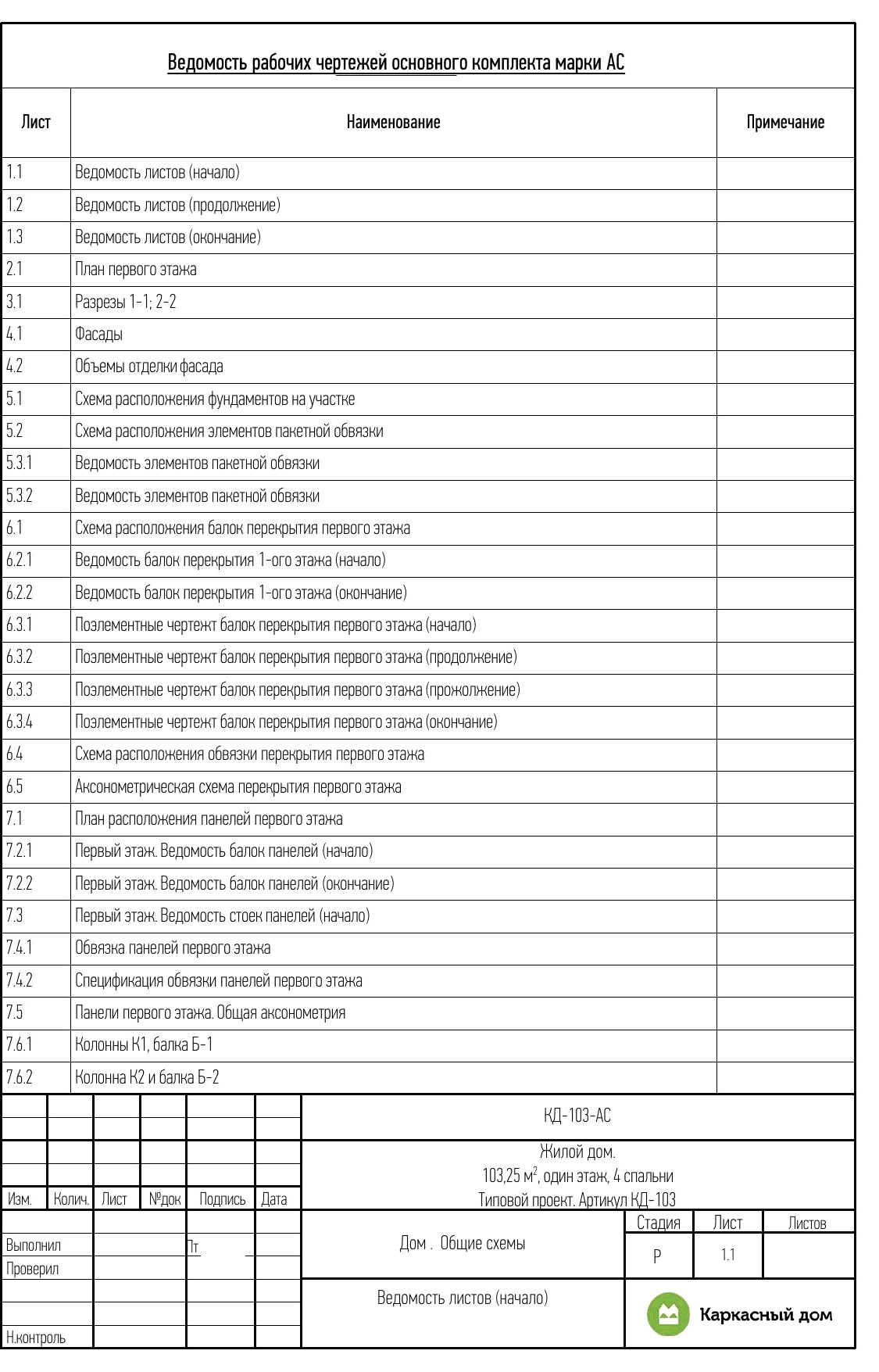

Первые страницы — не чертежи, а служебная информация: титульный лист с названием дома и артикулом проекта, а следом — ведомость листов, то есть оглавление всего комплекта. Если проект типовой, как в нашем примере, адреса на титуле не будет — его впишут при привязке к конкретному участку. Ведомость листов занимает три страницы и построчно перечисляет все 92 листа комплекта: номер, название, к какому разделу относится.

Здесь же — артикул проекта, например КД-103-АС. Буквы в конце — это марка раздела: АС значит «архитектурно-строительные решения», то есть чертежи самой коробки дома, от фундамента до кровли. Именно с разделом АС чаще всего работает бригада, которая собирает каркас, поэтому дальше в статье пройдём по нему в том порядке, в котором он обычно устроен: план — разрезы — фасады — фундамент — перекрытия — стены — кровля — общие виды.

Если вы ещё не до конца понимаете, чем рабочий проект в принципе отличается от эскизного или дизайн-проекта, — этому у нас есть отдельный разбор в блоге. В двух словах, эскизный проект показывает, как дом должен выглядеть, а рабочий — как именно его собрать.

План этажа — комнаты, площади и оси, к которым всё привязано

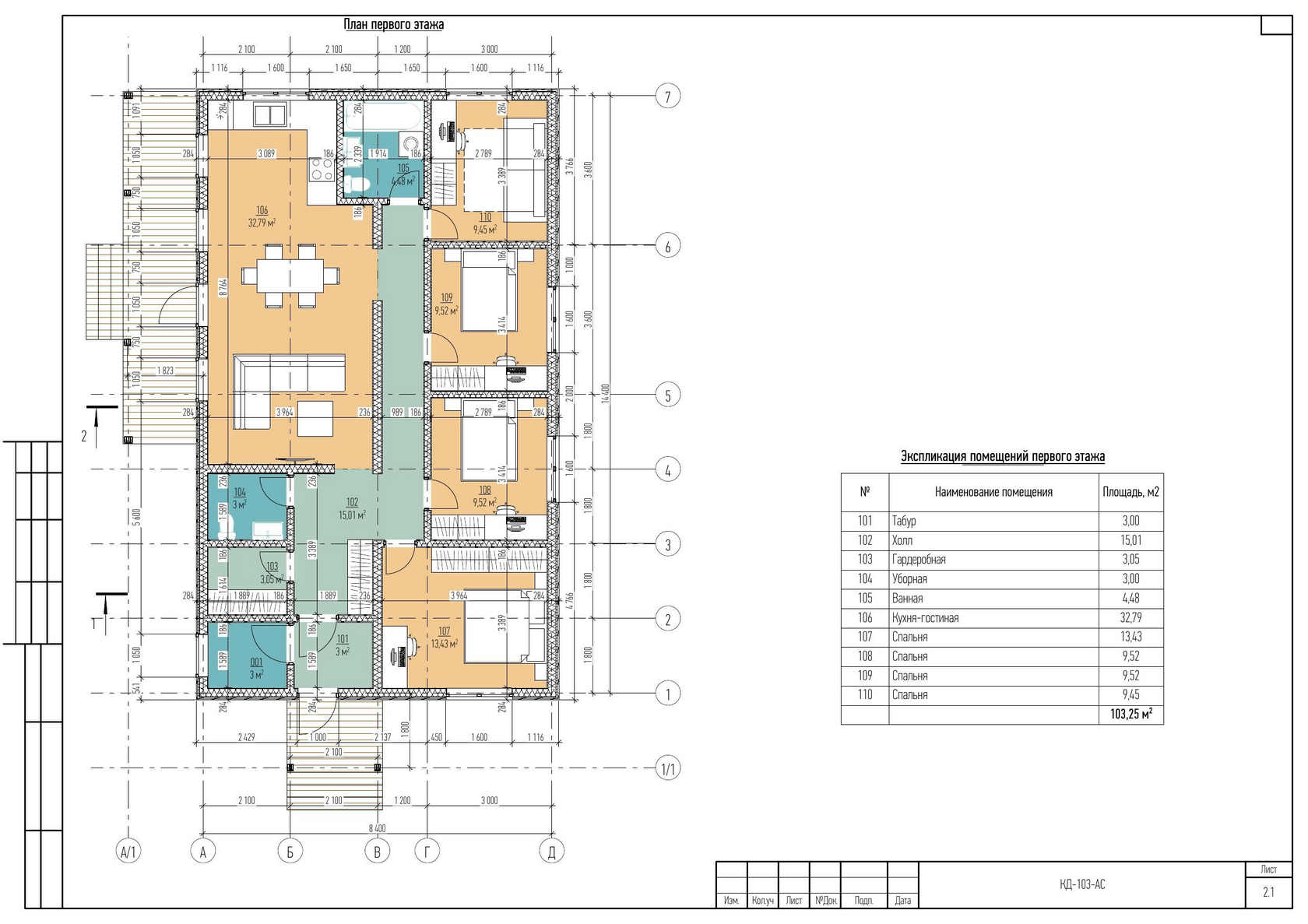

Первый содержательный лист — план этажа. Кроме самой планировки, на нём почти всегда есть табличка «экспликация помещений» — короткий список с номером, названием и площадью каждой комнаты. В нашем примере это десять помещений: кухня-гостиная 32,79 м², четыре спальни от 9,45 до 13,43 м², ванная, гардеробная, уборная, холл и тамбур. Суммарная площадь — 103,25 м².

Это первое, что стоит сверить с тем, что вам показывали на этапе выбора проекта: совпадают ли метражи комнат с ожиданиями, помещается ли кровать туда, куда вы её планировали поставить.

Второе, на что стоит обратить внимание, — координационные оси: цифры 1–7 и буквы А–Д по периметру плана. Это не украшение, а система координат здания: каждая стена, балка и свая в проекте привязаны именно к этим осям, и дальше вы будете встречать их на каждом листе — от фундамента до кровли. Шаг осей (в этом проекте в основном 1,8 и 2,1 м) определяет, где физически можно поставить несущую стену, а где нельзя, — и почему фраза «просто передвинуть стену» в каркасном доме не всегда так проста, как звучит.

Разрезы и фасады — высоты, которых не видно на плане, и точные площади отделки

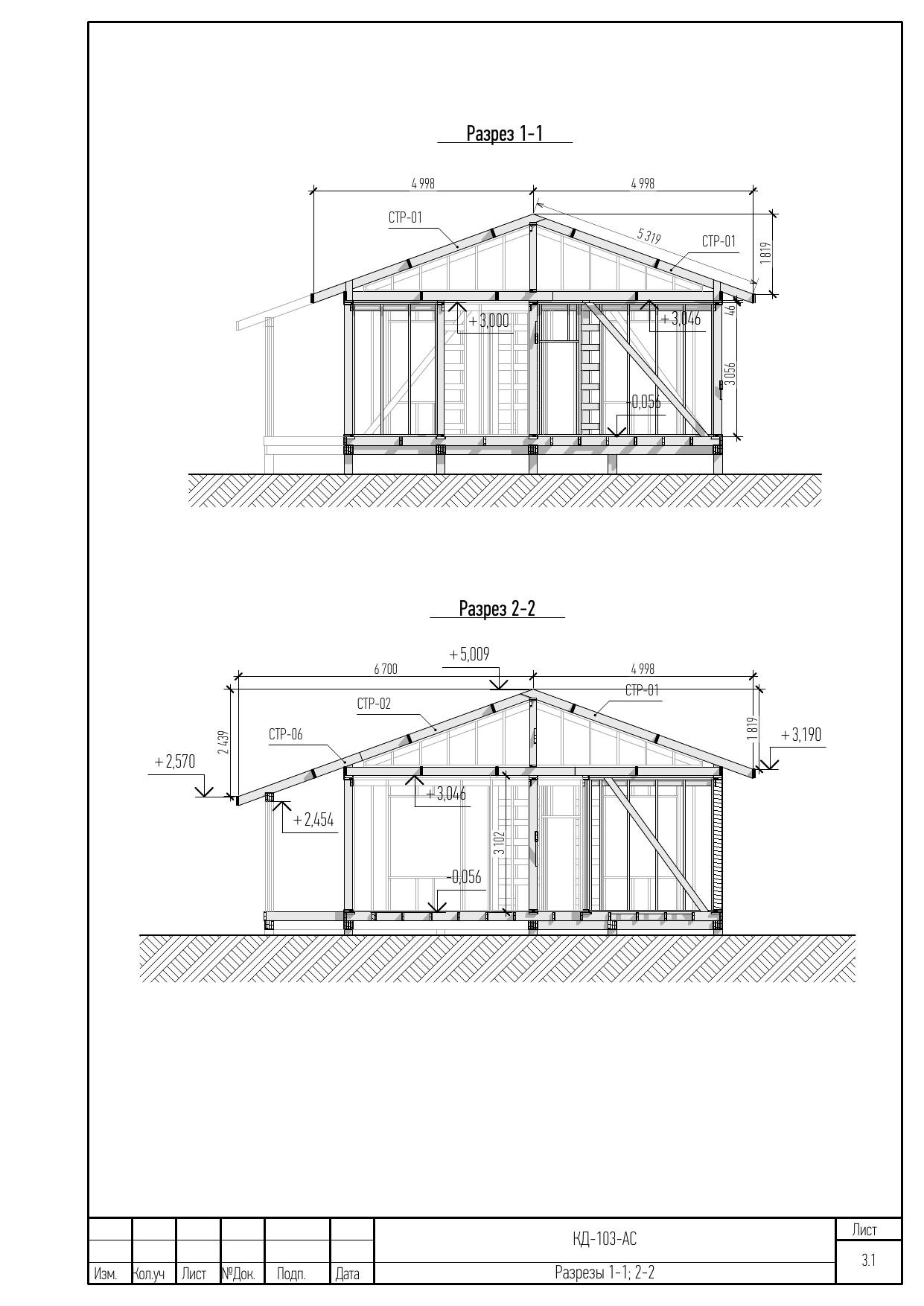

План показывает дом сверху, а разрезы и фасады — сбоку. Разрез — это вертикальный «срез» дома с проставленными высотными отметками: где нулевая отметка (обычно уровень чистого пола первого этажа), на какой высоте перекрытие, докуда поднимается кровля. На листе 3.1 нашего проекта, например, отметка низа перекрытия — +3,046, а самая высокая точка конструкции на разрезе — +5,009. По этим цифрам легко прикинуть реальную высоту потолков и понять, будет ли чердак жилым пространством или чисто техническим.

Фасады — это виды дома с четырёх сторон, подписанные по тем же осям: фасад А–Д, фасад 1–7 и так далее. Отдельный полезный лист — «объёмы отделки фасада»: на нём площадь обшивки посчитана отдельно по каждой стороне дома, в квадратных метрах, с точностью до сотых. В нашем случае это 33,91, 48,21, 33,65 и 43,69 м² — итого 159,46 м² фасада. Эта цифра не для общего представления: именно по ней считают, сколько сайдинга, планкена или другого материала фасада нужно купить, без «плюс 15% на всякий случай».

Фундамент — как читать схему свай и убедиться, что нагрузку действительно считали

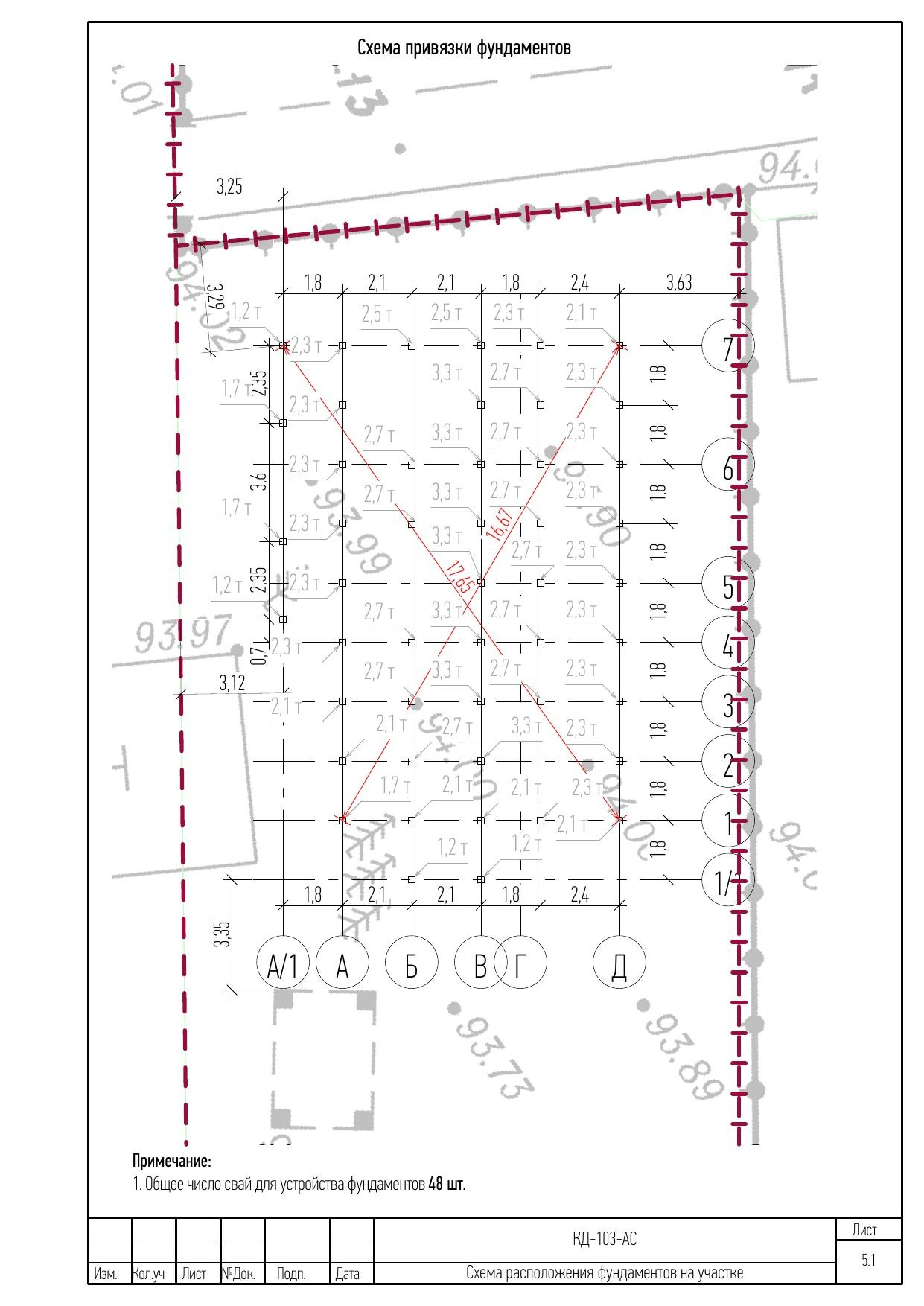

Раздел фундамента открывается схемой расположения свай на участке — сеткой точек, каждая из которых подписана дважды: расстояние до соседних свай в осях и расчётная нагрузка на неё в тоннах. В нашем проекте свай 48, и нагрузка на них неодинаковая: от 1,2–1,7 т по углам и на лёгких пролётах до 3,3 т под несущими стенами и стойками. Это и есть отличие расчёта от прикидки «на глаз»: свая под серединой длинной несущей стены нагружена иначе, чем свая под углом дома, и в рабочем проекте это не усреднено, а посчитано отдельно для каждой точки.

Следом идёт схема обвязки свай — деревянный брус, который связывает сваи в единый жёсткий каркас, — и ведомость этих элементов: марка, сечение, длина каждого бруса, количество и итоговый объём материала в кубометрах. В нашем случае — чуть больше 5,25 м³ на всю обвязку. Именно по такой ведомости, а не «с запасом на глаз», закупается пиломатериал для этого узла.

Балки перекрытия — от общей схемы до чертежа каждой доски

Дальше — перекрытие первого этажа, балки, на которых лежит пол. Логика подачи здесь одна и та же для всех несущих деревянных элементов проекта, и её стоит понять один раз, чтобы дальше свободно листать оставшиеся семьдесят с лишним страниц.

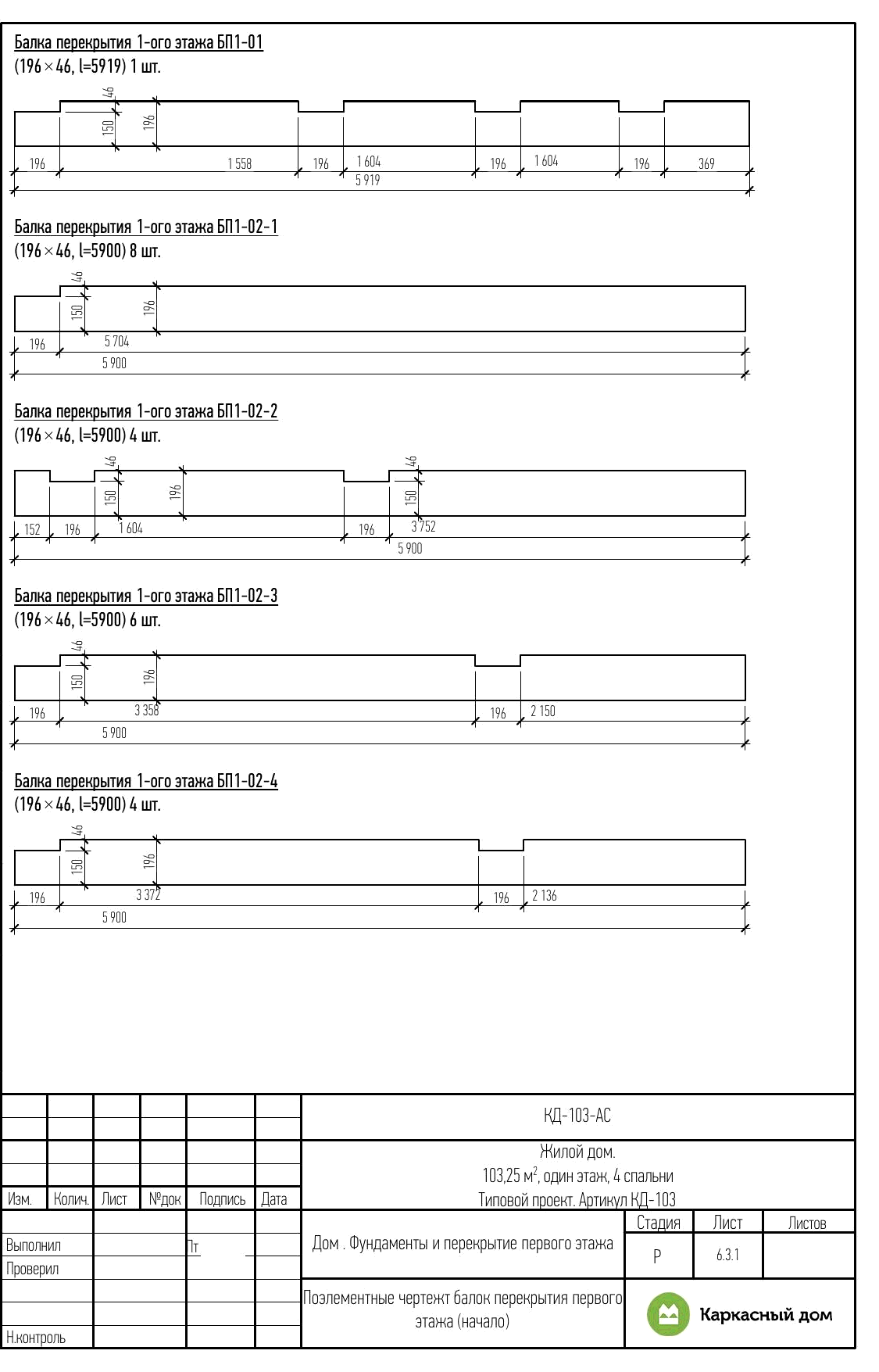

Сначала — схема расположения: план, на котором у каждой балки подписана своя марка, например БП1-01 или БП1-24. Затем — ведомость: таблица, где против каждой марки указаны сечение, длина, количество штук и объём древесины — в нашем проекте 3,64 м³ только на балки первого этажа. А дальше — поэлементные чертежи: отдельный рисунок для каждой марки балки, где показана не просто длина доски, а точное расположение каждого выреза под соседние балки, с размерами до миллиметра.

Это ключевой момент, который отличает рабочий проект от эскизного. Плотнику на площадке не нужно ничего додумывать и подгонять по месту — балка БП1-01 в нашем проекте выпиливается как деталь по чертежу: 5 919 мм длиной, с вырезами глубиной 150 мм в четырёх точно заданных местах. Ошибиться, имея такой чертёж перед глазами, физически сложнее, чем сделать правильно.

Стеновые панели — дом как конструктор с пронумерованными деталями

Стены каркасного дома в рабочем проекте — не сплошная линия на плане, а набор отдельных панелей, каждая под своим номером. В нашем проекте их 29 — от ПН-01 до ПН-29, и план их расположения — это, по сути, схема сборки: какая панель встаёт на какое место по осям.

У каждой панели — два листа. Первый — сам чертёж: размеры, шаг стоек, расположение укосин, то есть диагональных элементов жёсткости. Второй — спецификация: отдельная таблица для балок обвязки панели и отдельная для стоек, с сечением, длиной, количеством и объёмом древесины на каждую деталь. Сводные ведомости есть по всем панелям сразу — отдельно для балок обвязки и отдельно для стоек; а у каждой отдельной панели, кроме того, — свой чертёж и своя спецификация парой листов. Сама панель ПН-01, например, — это девять стоек, одна укосина и три марки горизонтальных элементов, суммарно чуть больше 0,38 м³ пиломатериала.

Отдельно показаны усиленные узлы — составные колонны и балки, собранные из нескольких досок в один пакет. Такие узлы ставят там, где нагрузка выше обычной: под широким остеклением, в углах, под несущими балками большого пролёта.

Если в проекте подобные узлы не выделены отдельно и не посчитаны, а на общем плане просто нарисована одна линия — вероятно, там, где по расчёту нужен пакет из трёх-четырёх досок, на площадке поставят одну, и на глаз это будет незаметно.

Чердачное перекрытие и кровля — тот же принцип, только выше

Балки чердачного перекрытия и чердачные панели устроены и описаны точно так же, как перекрытие и стены первого этажа: своя схема расположения, своя ведомость, свои поэлементные чертежи. Если вы разобрались в логике предыдущих двух разделов, этот раздел читается уже без усилий — это та же структура, просто на уровне выше.

Раздел кровли добавляет несколько новых элементов: стропила, распорки между ними и торцевые доски. Здесь стоит обратить внимание на пометку «уточнить длину по месту», которая в нашем проекте стоит у стропил и части распорок, — это честное указание на то, что финальный размер этих элементов зависит от того, как реально соберётся коробка дома внизу, и жёстко зафиксировать его заранее нельзя, в отличие, например, от балок перекрытия.

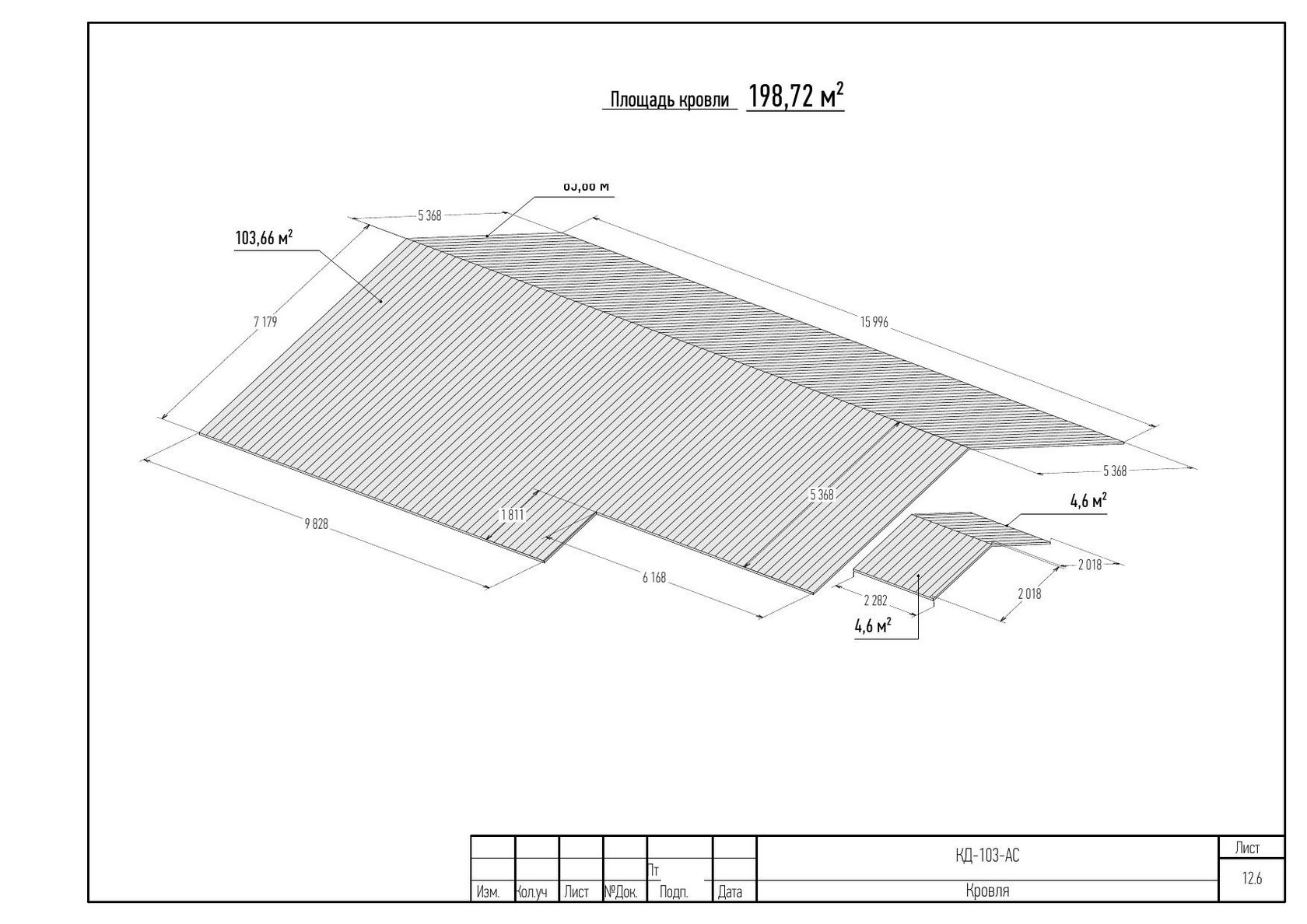

Именно с этой раскладкой по скатам, а не с приблизительной «площадь дома по периметру умножить на высоту», идят за металлочерепицей или мягкой кровлей.

Аксонометрии и общие виды — когда чертёж нужно увидеть целиком

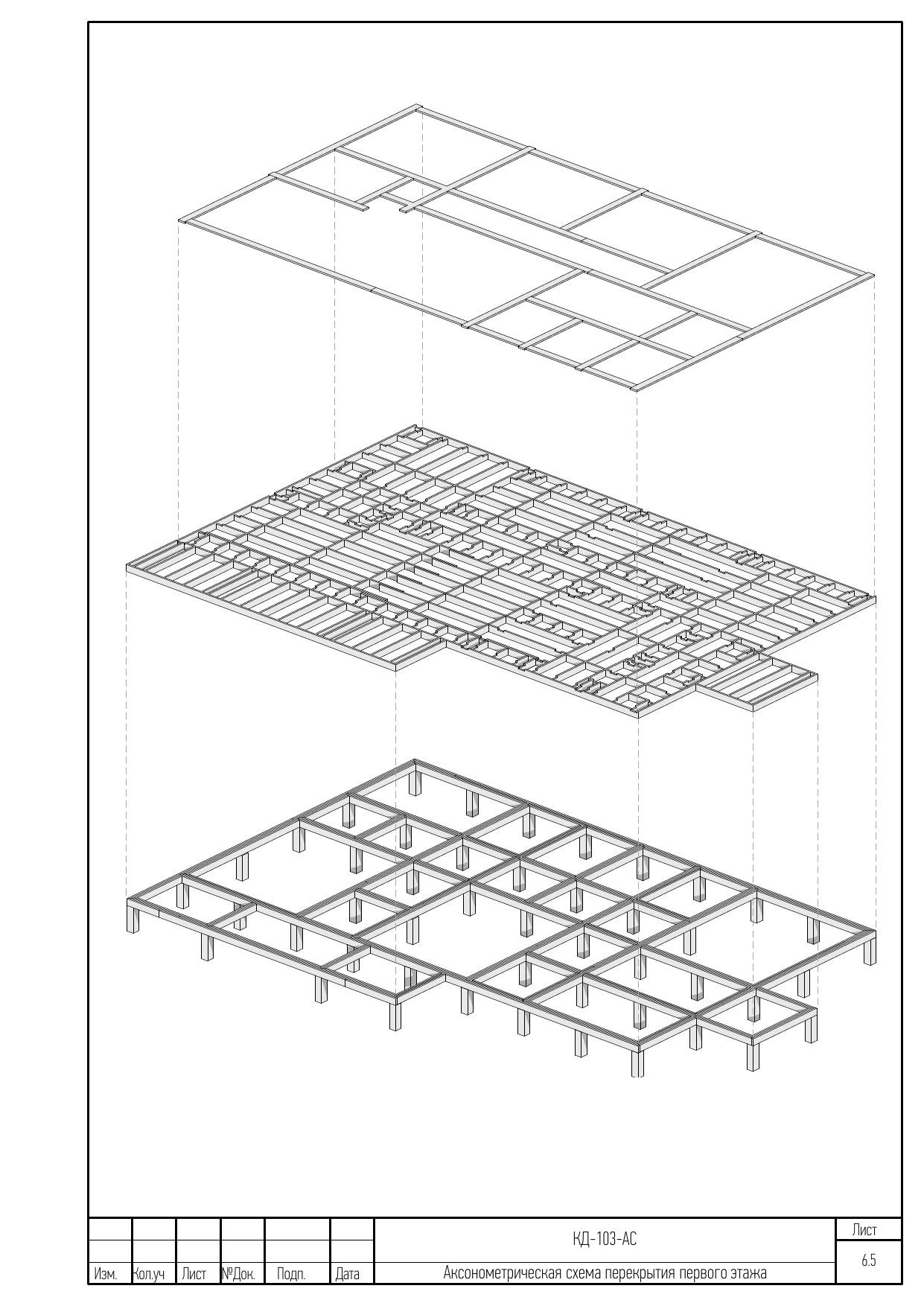

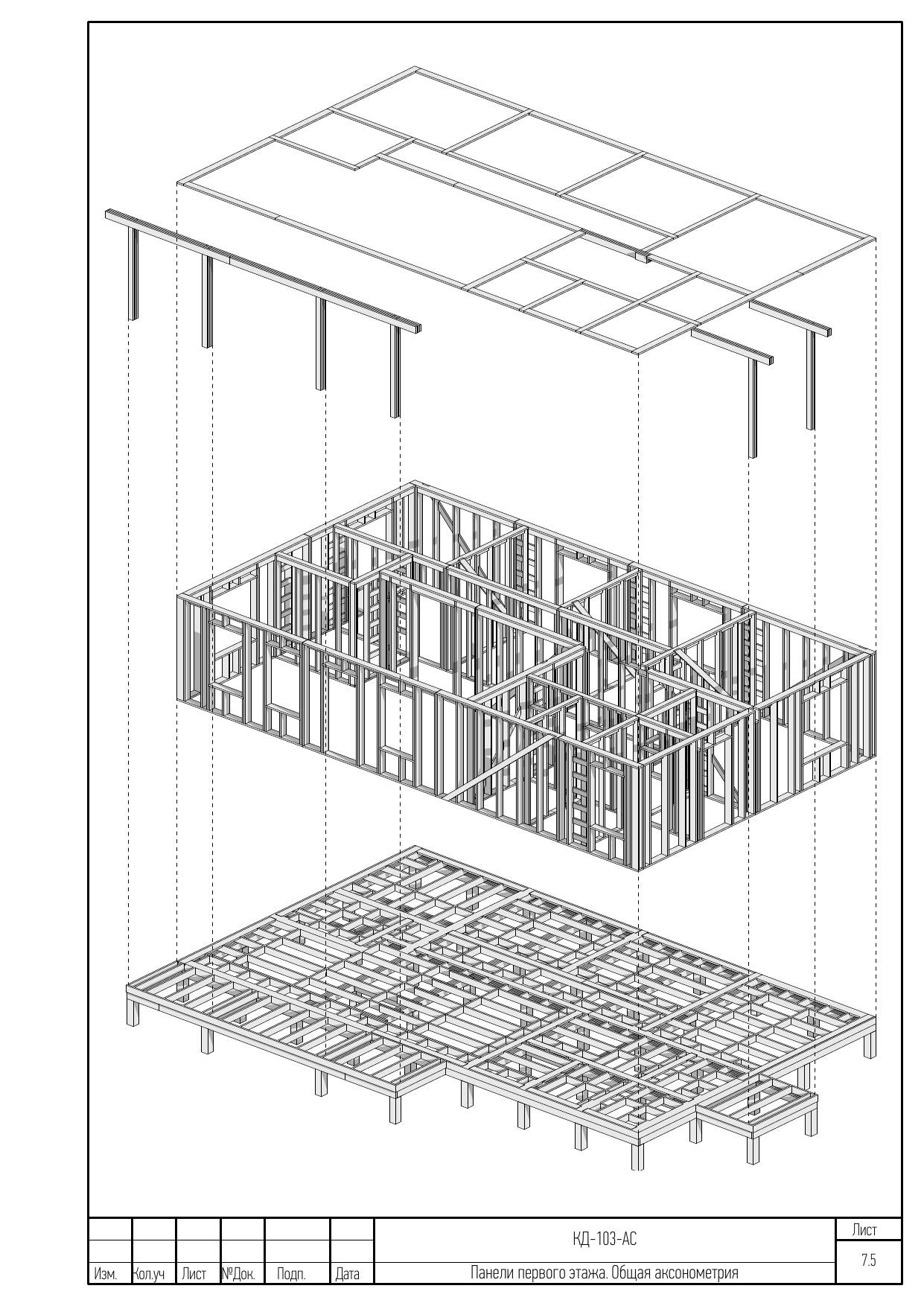

Плоские чертежи с размерами точны, но их непросто «собрать» в голове, особенно если вы не привыкли читать проекции. Поэтому в хорошем рабочем проекте почти в каждом разделе есть аксонометрия — объёмная схема того же узла, без размеров, зато наглядная: перекрытие в 3D (Лист 6.5), панели «в разборе» слой за слоем (Лист 7.5), как на схеме выше.

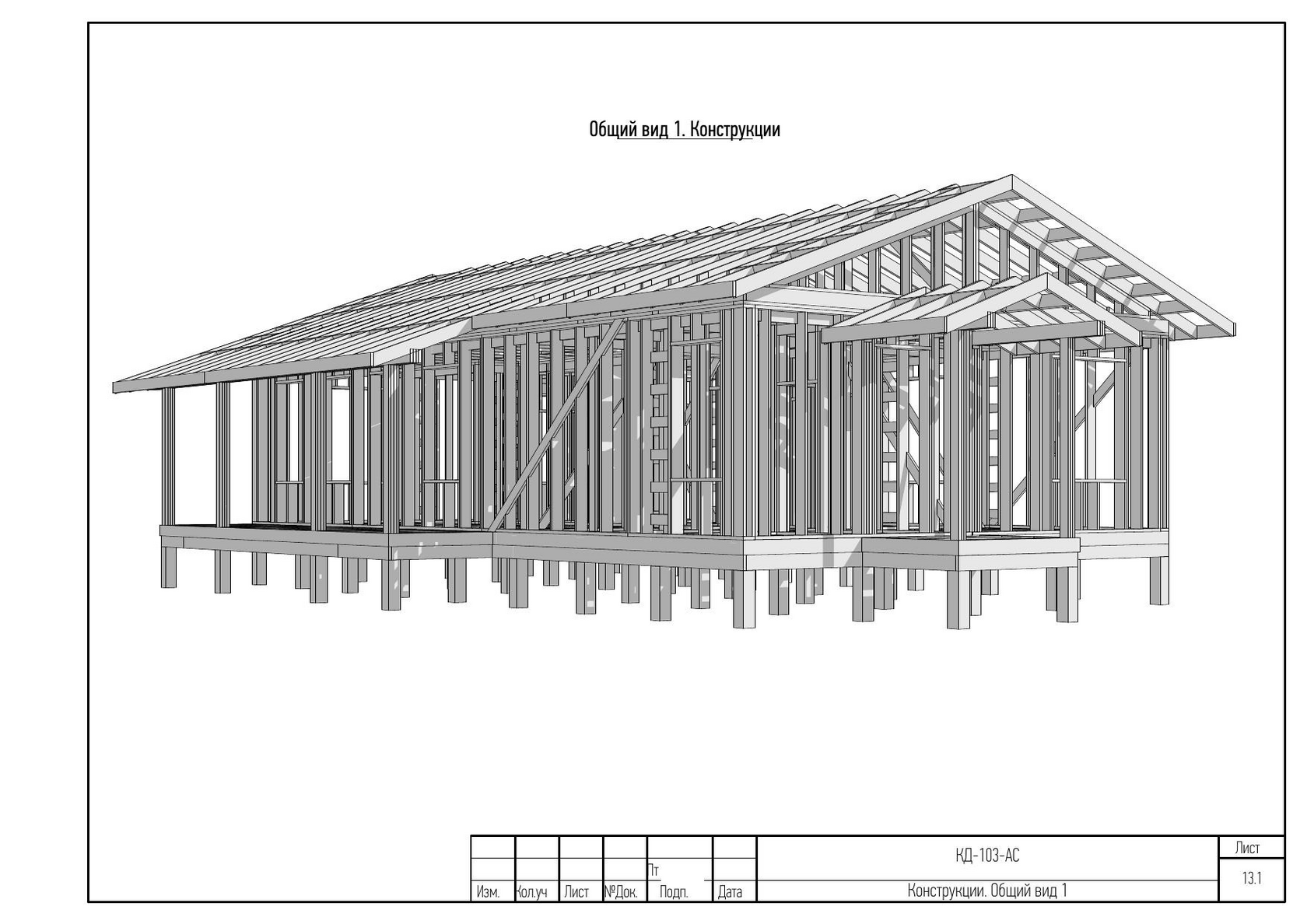

В самом конце комплекта обычно идут общие виды — тот самый лист, с которого начиналась статья, и ещё несколько похожих: изображение всего каркаса целиком, со сваями, стойками, стропилами и раскосами жёсткости. Смысл этих листов чисто прикладной: прежде чем нанимать бригаду, стоит открыть именно их и посмотреть на дом целиком — так гораздо проще увидеть, совпадает ли нарисованное с тем домом, который вы в целом себе представляли.

Три ориентира, если вы открываете такой документ впервые

Не обязательно понимать каждую цифру в каждой ведомости, чтобы рабочий проект был вам полезен. Достаточно трёх вещей.
